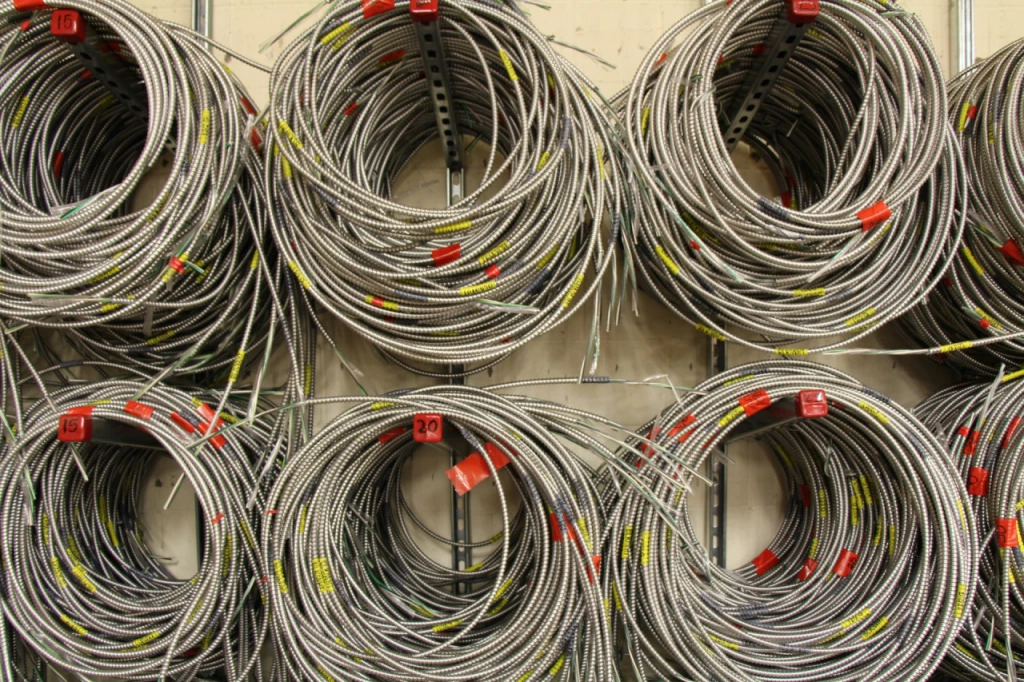

Кабели средств автоматизации и вычислительной техники

Ввиду постоянного развития систем автоматизации, её внедрения на многие промышленные предприятия с целью повышения производительности, улучшения качества продукции и услуг появилась отдельная категория кабельной продукции, отвечающая всем необходимым требованиям. Кабель для промышленного интерфейса представляет собой как минимум пару из лужёных медных жил с изоляцией из полиэтилена, надёжно защищённых оплёткой и экраном из алюмолавсановой ленты. Такие кабели приспособлены для прокладки в различных условиях: в пожароопасных и взрывоопасных помещениях, в условиях влажных помещений или при угрозе частичного затопления. В части требований пожаробезопасности такие кабели долго сопротивляются огню, но при горении выделяют минимум дыма, вредных и опасных газов.

Поскольку в большинстве средств автоматизации используется интерфейс RS-485, то иногда на обывательском языке часто упоминается название «интерфейсный кабель».

По большому счёту монтаж такого кабеля может приниматься в сметной документации и по монтажным сборникам базы ФСНБ-2022 № 8. Электротехнические установки и № 10 «Оборудование связи». Но в рамках данной статьи рассмотрим нормативы, предусмотренные монтажным сборником №11. Приборы, средства автоматизации и вычислительной техники, связанные с прокладкой и монтажом кабельных систем.

Необходимо сразу отметить нюанс, указанный в общих положениях к данному сборнику. Согласно пункту 1.11.3:

- монтаж электрических проводок, выполненных контрольными и силовыми кабелями необходимо применять по ГЭСНм сборника 8 «Электротехнические установки»;

- монтаж электрических проводок, выполненных кабелями связи (телефонными, коаксиальными, оптическими и т.п.) – по ГЭСНм сборника 10 «Оборудование связи».

Первый раздел, который рассмотрим, включает в себя затраты на монтаж кабелей управления в штепсельные разъёмы и включение штепсельных разъёмов в аппаратуру. Речь идёт о разделе 2. Разделка кабелей и проводов в разъёмы отдела 4. Устройства микропроцессорной и вычислительной техники.

Монтаж разъёмов с разделкой и включением в аппаратуру экранированного кабеля определяем по нормативам таблицы ГЭСН м11-04-020. Разъёмы штепсельные с разделкой и включением экранированного кабеля. Нормативы в данной таблицы представлены на сечение одной жилы кабеля до 1 мм2 и отличаются друг от друга количеством подключаемых жил. В расценке отсутствует состав работ и затраты на эксплуатацию машин, а среди материалов среди прочих уже учтены затраты на наконечники для кабеля, электромонтажные трубки полихлорвиниловые и бирки кабельные маркировочные. Если монтаж штепсельных разъёмов и включение в аппаратуру требуется для кабеля неэкранированного, то затраты согласно пункту 1.11.37 общих положений к сборнику определяются по нормативам таблицы ГЭСН м11-04-020 с коэффициентом 0,85.
