Технологические трубопроводы. Общее
Технологические трубопроводы настолько разнообразны и индивидуальны, что охватить все особенности в одной статье практически невозможно. В проектной документации это как правило раздел ТХ, ТК. Данная статья является скорее ознакомительной и может помочь инженеру-сметчику определить направление как можно расценивать данные сооружения. На своем примере могу сказать, что в условиях рынка инженеру-сметчику необходимо владеть довольно обширными знаниями в разных отраслях строительства и ремонта, вот и мне при смене работодателя пришлось из сферы общестроительных работ перестраиваться на осмечивание работ по монтажу технологического оборудования. Делюсь с вами своим начальным опытом и наработками в данном направлении.

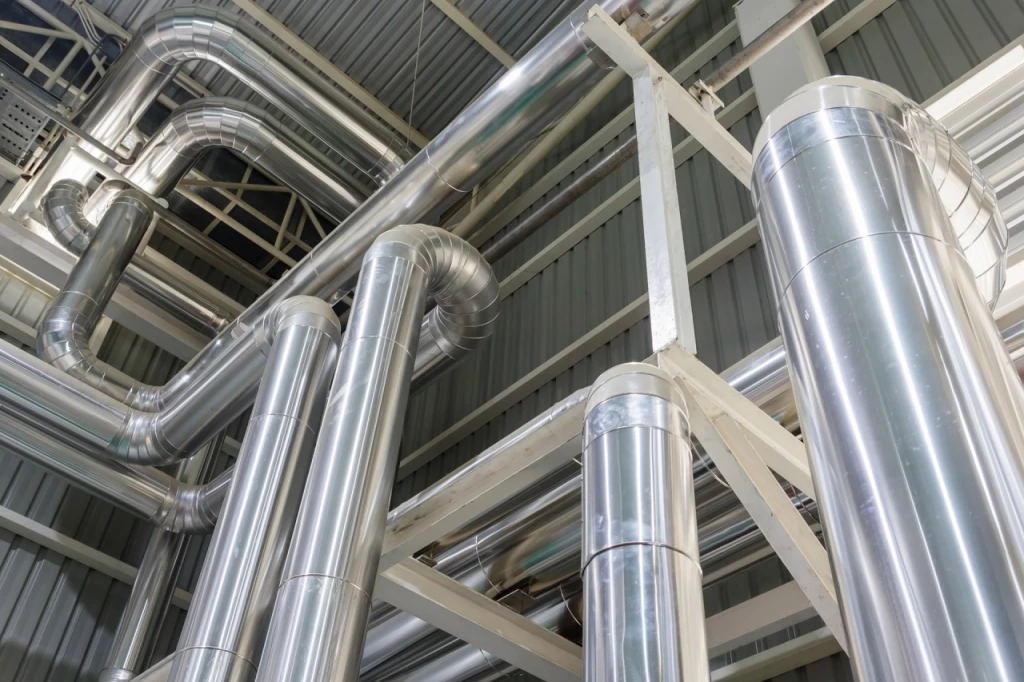

Технологические трубопроводы – это системы металлоизделий, предназначенные для транспортировки сырья, полуфабрикатов, готового продукта, газа, воды, пара, топлива и прочих жидких или сыпучих веществ, а также отходов производств. Трубопровод состоит из:
секций труб;
фитингов (отводы, тройники, переходы, муфты, заглушки);
манометров;
арматуры запорной;
подвесок;
кронштейнов;
болтов, гаек, штифтов;
прокладок и уплотнений.
Длина трубопровода складывается из строительных длин труб и всех фитингов/фасонных элементов. Например у вас по спецификации заложена труба ф57-20м, 5 отводов П90 57х3 и 2шт тройника равнопроходного П 57х3. Для начала надо узнать строительные длины всех фасонных элементов, а затем просуммировать все длины составляющих трубопровода:
1. Труба ф57 -20м
2. Отвод П90 57х3-5шт х 0,15м/шт = 0,75м
3. Тройник П57х3 равнопроходной -2шт х 0,128м/шт =0,256м
Итого длина трубопровода: 20м+0,75м+0,256м = 21,006м.п.
В соответствующую расценку на монтаж записываем количество 21,006м.п., а материал ниже уже пишем согласно спецификации проекта.
Технологические трубопроводы располагаются на территориях промышленных объектов и находятся на их балансе. Могут именоваться в зависимости от вида перемещаемой среды – паропровод, нефтепровод, газопровод, водопровод, молокопровод.
