Подпорные стенки – виды, учет в сметной документации, необходимые сборники для составления

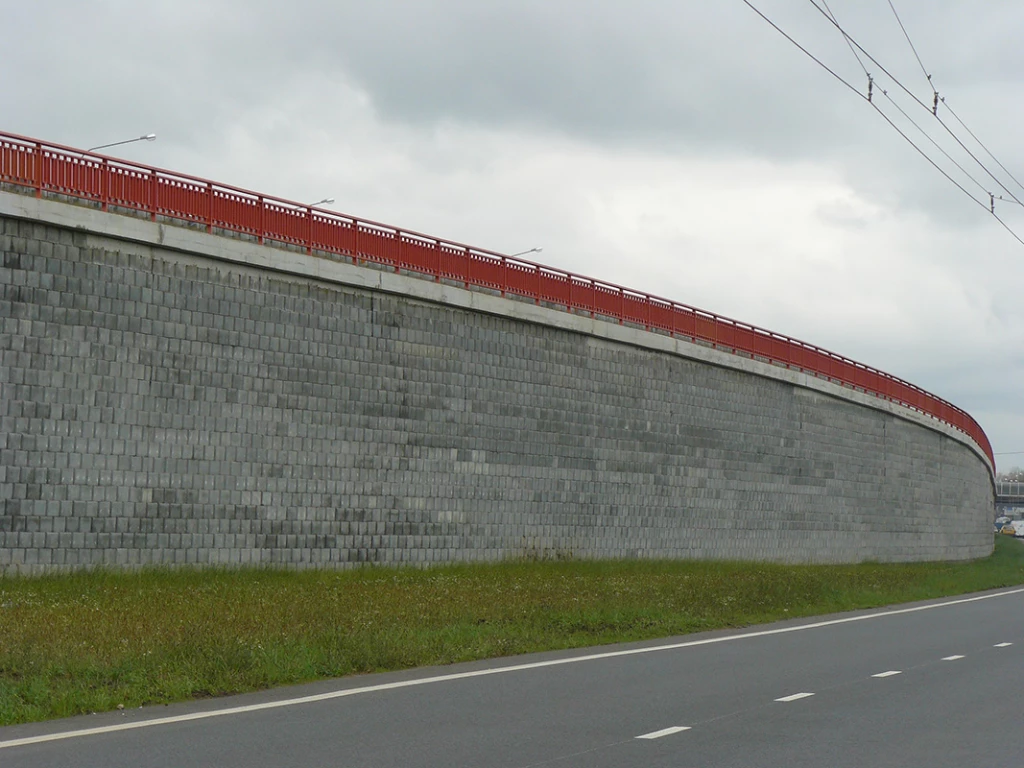

Подпорные стены играют важную роль в удержании грунта и камней, так же, как и дамбы в удержании воды. Гранулированные материалы типа песка и камней создают горизонтальное напряжение, которое с глубиной увеличивается линейно. Подпорные стены должны удерживать это напряжение и для этого существует множество стратегий.

В данной статье мы заострим внимание на популярных L-образных консольных и других видах конструкций подпорных стен, а также методах сметного расчёта данных конструкций.

Если вы хотите использовать L-образную стену для удержания грунта и камней, которые представлены в качестве модели в виде резиновых шариков, вы расположите нижнюю опору к шарикам или от них? Многие ответят, что опорная нога должна быть направлена от шариков. Они, вероятно, думают, что трудно опрокинуть стену влево, если нижняя опора повёрнута в этом направлении. Инженеры называют такой наклон «опрокидывание». Если опора развернута в другую сторону, очень легко опрокинуть стену. Настолько легко, что фактически это можно сделать просто дунув. Похоже, что всё ясно. Или нет?

Перед тем, как сделать окончательный вывод, давайте создадим модель и увидим, что произойдёт, когда опора будет направлена влево, по направлению от шариков. По мере добавления шариков мы замечаем, что горизонтальные силы, которые они создают, заставляют подпорную стену скользить. В модели мы можем увеличить силу трения между опорной стеной и основанием, разместив между ними резиновый мат. В реальных проектах для этого применяют крепления анкерами и фундаменты.

Увеличение силы трения в нашей модели стены заметно увеличило глубину засыпки шариками. Но она всё ещё в конечном итоге опрокидывается. В этом случае при глубине засыпки больше чем в первом варианте. Теперь давайте развернём стену наоборот, так что её опорная нога будет направлена вправо, туда, где будут засыпаться шарики. Мы снова используем резиновую прокладку для предотвращения скольжения и начинаем заполнять. Как и прежде, шарики начинают создавать горизонтальное напряжение, которое увеличивается с глубиной заполнения. Вы, наверное, будете удивлены, что эта стена удерживает больше шариков перед тем, как опрокинуться.
