Леса, нормативные документы и ГЭСН 81-02-08-2022 сборник 8 в редакции с изм.1-10. Часть 1.
ГОСТ 27321–2018 Леса стоечные приставные для строительно-монтажных работ. Технические условия
4.3.5 Настил лесов должен выдерживать нагрузку, соответствующую марке лесов.
Деревянные щиты настила лесов следует изготовлять из досок хвойных пород 2-го сорта по ГОСТ 8486, подвергнутых антисептической защите.
Деревянные щиты настила и бортовое ограждение настила лесов должны быть подвергнуты глубокой пропитке огнезащитным составом.
МДС 12–58.2011 Строительные леса. Изготовление, монтаж, эксплуатация
Приставные леса крепят к стене здания анкерами (дюбелями) различных систем.
Навесные одноярусные (двухъярусные) леса навешивают кронштейнами в проемы здания и закрепляют различными способами за элементы здания (стены, перекрытия, колонны).
Подвесные леса подвешиваются на струнах (тросах) к кронштейнам, укрепляемым на здании.
Стоечные приставные леса применяют для выполнения следующих работ:
устройство каменной и облицовочной мелкоразмерными материалами (кирпич, блоки, плиты и т. п.) кладки при возведении зданий;
устройство вентилируемых фасадов, ремонт и реконструкция фасадов, включая замену оконных рам, устройство утепления;
штукатурные, малярные и другие отделочные работы.
Свободностоящие леса применяют для специальных работ в строительстве, например, для теплоизоляционных на высоких горизонтальных трубопроводах и, кроме того, могут использоваться в качестве защитного экрана, силового каркаса, строительной вышки, временной трибуны и т. п.
Навесные леса применяются для тех же работ, что и приставные, но на фасадах преимущественно монолитных зданий повышенной этажности (высотой до 100 м), но могут быть применены также для работ на крупнопанельных с несущими наружными стенами и каркасных зданиях.
Оборачиваемость лесов составляет не менее 60 раз, а срок службы - не менее 5 лет.
МДС 12–57.2010 Монтаж строительных лесов на высотные здания. Проект производства работ (В документе содержатся рекомендации и методический пример в виде типового проекта производства работ по монтажу строительных лесов на высотные здания)
МДС 12–25.2006 Леса строительные. Монтаж, расчет, эксплуатация
МДС 12–40.2008 Рекомендации по составлению проекта производства работ на монтаж строительных лесов
МДС 12–46.2008 Методические рекомендации по разработке и оформлению проекта организации строительства, проекта организации работ по сносу (демонтажу), проекта производства работ.
Приказ от 16 ноября 2020 года № 782н Правила по охране труда при работе на высоте.

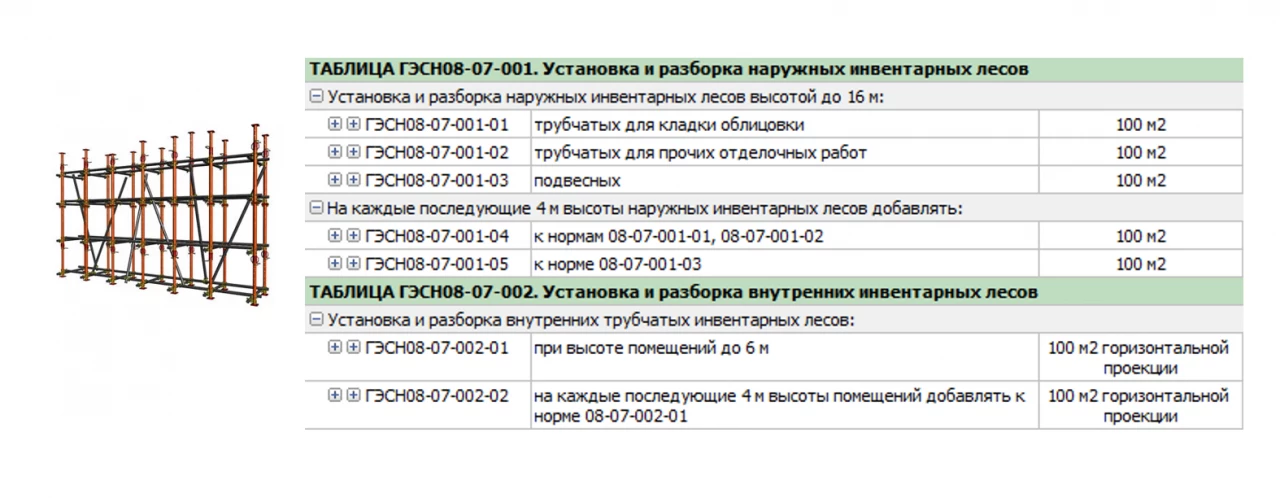

Сборник 8. Раздел 7. Наружные и внутренние леса
Трубчатые и подвесные инвентарные леса
1.8.26. Нормами табл. 08-07-001 учтены затраты по устройству и демонтажу креплений лесов к фасаду (опорным конструкциям).
Нормами с 08-07-007-01 по 08-07-007-06 не учтены затраты по устройству и демонтажу креплений лесов к фасаду (опорным конструкциям), данные затраты определяются дополнительно по соответствующим сборникам в соответствии с проектной документацией.
2.8.27. Объем работ по установке и разборке наружных инвентарных лесов для норм таблиц 08-07-001 и 08-07-002 исчисляется по площади вертикальной проекции их на фасад здания, внутренних – по горизонтальной проекции на основание.
Если внутренние леса устанавливаются только для отделки стен (вдоль стен) и не имеют сплошного настила по всему помещению для отделки потолка, то их площадь исчисляется по длине стен, умноженной на ширину настила лесов. В случае установки лесов высотой свыше 16 м нормы 08-07-001-04 и 08-07-001-05 применяются на всю площадь вертикальной проекции с коэффициентом, равным количеству ярусов лесов высотой 4 метра свыше 16 метров, коэффициент определяется на основании расчета и округляется до большего целого числа.
МДС12-63.2012 Методические указания к расчету объемов работ при монтаже строительных лесов.

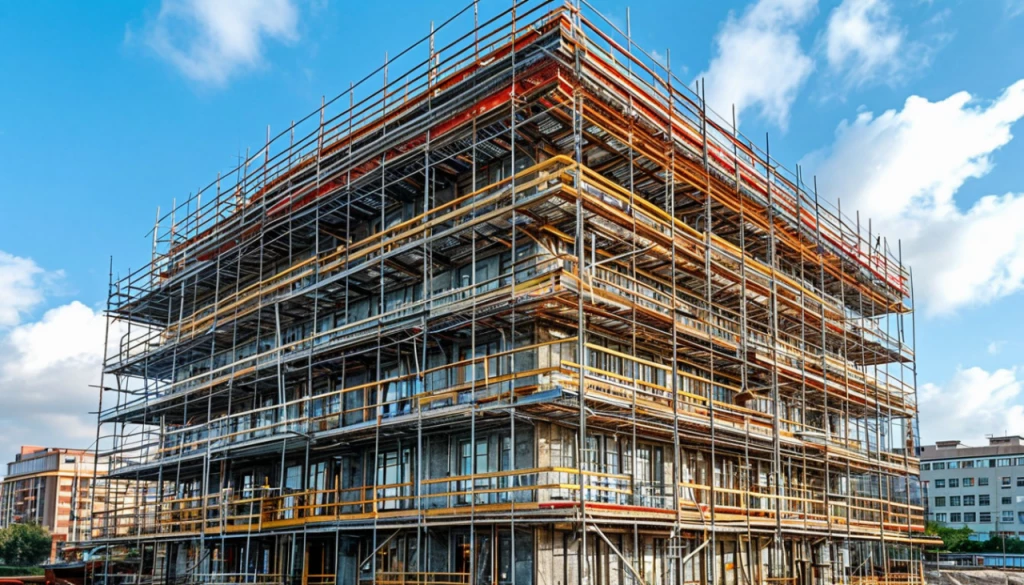

Стоечные приставные леса:
Высота лесов для отделочных и других работ на фасадах составляет от 16 до 120 м. Максимально допустимая высота стоящих на земле лесов указана в ГОСТ 27321–2018: для хомутовых - 100 м, для штыревых - 80 м.
Из трубчатых, хомутовых лесов, стойки которых стыкуются при помощи патрубков, наиболее применяемые леса - типа ЛСПХ 2000–60.
Ширина секции (проход между стойками) принимается не менее 1 м по ГОСТ 27321–2018, чаще всего составляет 1,25 и 1,4 м, реже - 1,5 и 1,65 м, настил из деревянных щитов может при этом выступать за стойки до 150 мм.
Свободностоящие леса:
Высота не превышает 14–20 м.
Ширину лесов для увеличения опорной поверхности принимают не менее 2 м.
Ответ на вопрос по определению объемов работ от экспертов в рубрике «Вопрос-ответ» на сайте Главгосэкспертизы России:
Применение ФЕР, ТЕР, ГЭСН, сметных нормативов.
Вопрос: согласно пункту 2.8.27 раздела «II. Исчисление объемов работ» сборника 8 объем работ по установке и разборке наружных инвентарных лесов для норм таблиц 08-07-001 исчисляется по площади вертикальной проекции их на фасад здания. В случае установки лесов высотой свыше 16 м нормы 08-07-001-04 и 08-07-001-05 применяются на всю площадь вертикальной проекции с коэффициентом, равным количеству ярусов лесов высотой 4 метра свыше16 метров, коэффициент определяется на основании расчета и округляется до большего целого числа. Помогите определиться с расчетом объема наружных лесов длиной 100 м, высотой 28 м.
Ответ: в соответствии с пунктом 1.8.13 раздела «I. Общие положения» сборника 8 «Конструкции из кирпича и блоков» (далее – Сборник 8) ГЭСН предусмотрена установка, перестановка и разборка подмостей для кладки стен высотой до 4 м. При кладке отдельно стоящих стен, заполнений каркасов и фахверков и кладке подпорных стен высотой более 4 м, а также стен и перегородок зданий с этажами высотой более 4 м затраты на устройство лесов следует определять дополнительно по нормам табл. 08-07-001, 08-07-002.
На основании пункта 2.8.27 раздела «II. Исчисление объемов работ» Сборника 8 объем работ по установке и разборке наружных инвентарных лесов для норм таблиц 08-07-001 исчисляется по площади вертикальной проекции их на фасад здания.
В случае установки лесов высотой свыше 16 м нормы 08-07-001-04 и 08-07-001-05 применяются на всю площадь вертикальной проекции с коэффициентом, равным количеству ярусов лесов высотой 4 метра свыше 16 метров, коэффициент определяется на основании расчета и округляется до большего целого числа.
Таким образом, нормой 08-07-001-02 предусмотрена установка и разборка наружных инвентарных лесов высотой до 16 м. На каждые последующие 4 м высоты наружных инвентарных лесов необходимо добавлять норму 08-07-001-04 с коэффициентом, рассчитанным по формуле: (28–16)/4=3. Объем работ по обеим нормам исчисляется на всю площадь вертикальной проекции на фасад здания.

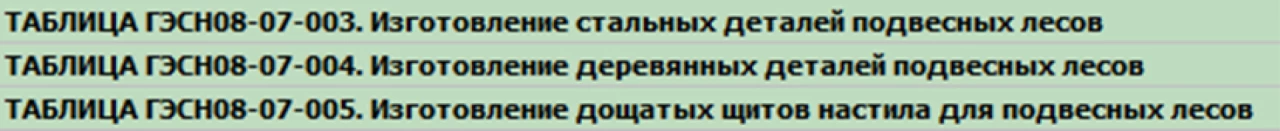

2.8.28. Объем работ по изготовлению стальных деталей исчисляется по массе изготовленных деталей;
деревянных - по объему изготовленных деталей.
Изготовление дощатых щитов настила исчисляется по площади щитов
Деревянные щиты настила лесов следует изготовлять из досок хвойных пород 2-го сорта по ГОСТ 8486, подвергнутых антисептической защите. Деревянные щиты настила и бортовое ограждение настила лесов должны быть подвергнуты глубокой пропитке огнезащитным составом. (ГОСТ 27321–2018 п.4.3.5)
Во второй части статьи рассмотрим модульные леса, расчет амортизации и подвозку деталей лесов.
