Бетонные и железобетонные конструкции монолитные. Особенности применения сметных норм ГЭСН 81-02-06-2022 в редакции с изм.1-8. Часть 2

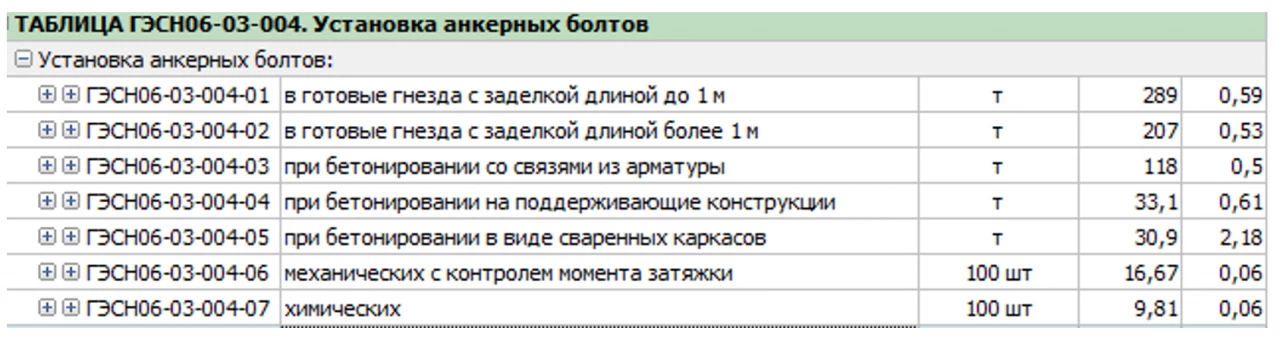

1.6.7. Затраты на устройство фундаментов под металлические колонны определяются по нормам с 06-01-001-02 по 06-01-001-12 с добавлением затрат на установку анкерных болтов и кондукторных устройств, остающихся в теле бетона по нормам табл. 06-03-004.

1.6.30. Расход бетона (раствора) на заливку гнезд (колодцев) при установке анкерных болтов (табл.06-03-004) учтен в нормах на устройство фундаментов.

1.6.9. Затраты на устройство фундаментов с подколонниками периметром более 10 м определяются по нормам с 06-01-001-02 по 06-01-001-09, а периметром до 10 м и высотой более 10 м (считая от верхнего уступа) рассчитываются раздельно:

ü  для фундаментов (до верхнего уступа) по нормам с 06-01- 001-08 по 06-01-001-09,

ü  для подколонников – по норме 06-01-001-12.

1.6.10. Затраты на устройство плиты с подколонниками высотой более 2 м определяются раздельно:

ü  для плиты - по норме 06-01-001-16,

для подколонников:

ü  с периметром до 10 м - по норме 06-01-001-12,

ü  более 10 м - по нормам 06-01-001-05 по 06-01-001-09.

1.6.11. Затраты на устройство ростверков определяются по соответствующим нормам табл. 06-01-001 и 06-02-001 на устройство аналогичных фундаментов, например:

ü  ростверков на одиночных сваях или кустах свай под отдельные колонны - по нормам на фундаменты соответствующего объема под колонны,

ü  ростверков в виде плит по свайному полю - по нормам на фундаментные плиты,

ü  ростверков в виде лент по рядам свай - по нормам на ленточные фундаменты и т.д.

При определении затрат на устройство ростверков, у которых нижняя поверхность возвышается над грунтом (типа ростверков при вечномерзлых грунтах для образования продуваемого подполья), затраты на устройство опалубки снизу и поддерживающих ее конструкций учитываются дополнительно по ГЭСН табл. 06-03-001.

1.6.15. Дополнительные затраты на устройство фундаментов под оборудование различной конфигурации с устройством в их толще каналов, ниш, колодцев, гнезд для анкерных болтов, выступающих элементов и т.д. определяются по нормам с 06-02-001-07 по 06-02-001-08.

Т.е. «сложные» это когда в толще фундаментов устраиваются каналы, ниши, борозды поддоны, отверстия и фундамент имеет выступающие элементы. Как правило, это массивные фундаменты под технологическое оборудование сложной конфигурации (для компрессорных установок, воздуходувок, насосов, трансформаторов и т.д.).

А если фундаменты сложные, да еще с колодцами для анкерных болтов, то затраты определяем по нормам на устройство фундаментов под оборудование, сметные нормы 06-02-001-01÷06 + дополнительно применяются нормы 06-02-001-07  +  06-02-001-08.

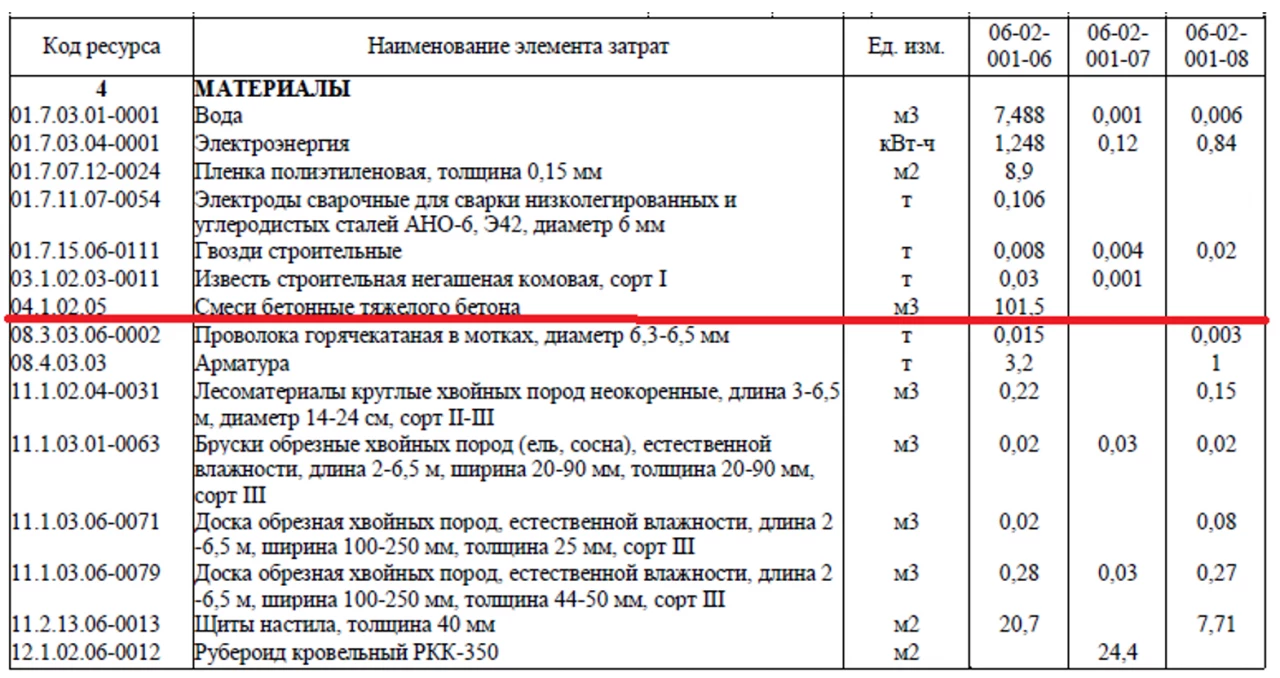

Посмотрим что учтено в составе материалов по нормам 06-02-001-07 и 06-02-001-08.

ГЭСН 06-02-001-06 Устройство железобетонных фундаментов общего назначения объемом: более 25 м3

Дополнительные затраты на устройство:

ГЭСН 06-02-001-07 колодцев для анкерных болтов

ГЭСН 06-02-001-08 сложных фундаментов

Данные сметные нормы применяются на полный объем бетона, т.к. в норме -07 и -08 нет материального ресурса: смеси бетонные, эти нормы на дополнительные затраты при устройстве колодцев и сложных фундаментов. Смеси бетонные учтены только в нормах 06-02-001-01÷06.

1.6.16. Затраты на устройство фундаментов, состоящих из колонн, балок, других элементов, определяются по соответствующим нормам на отдельные конструктивные элементы.

1.6.20. Затраты по возведению железобетонных колонн (при опирании на них монолитных перекрытий или балок) определяются по нормам с 06-05-001-04 по 06-05-001-06 независимо от высоты колонн.

Рассмотрим пример: Возведение 3-х колонн сечением 600х600 мм высотой 6 м. На колонны опираются монолитные балки.

Согласно п.1.6.20 затраты определяются по нормам с 06-05-001-04 по 06-05-001-06 независимо от высоты колонн. Определяем периметр 0,6*4=2,4м. Значит, применяем сметную норму ГЭСН06-05-001-05 высотой до 4 м и периметром до 3м.

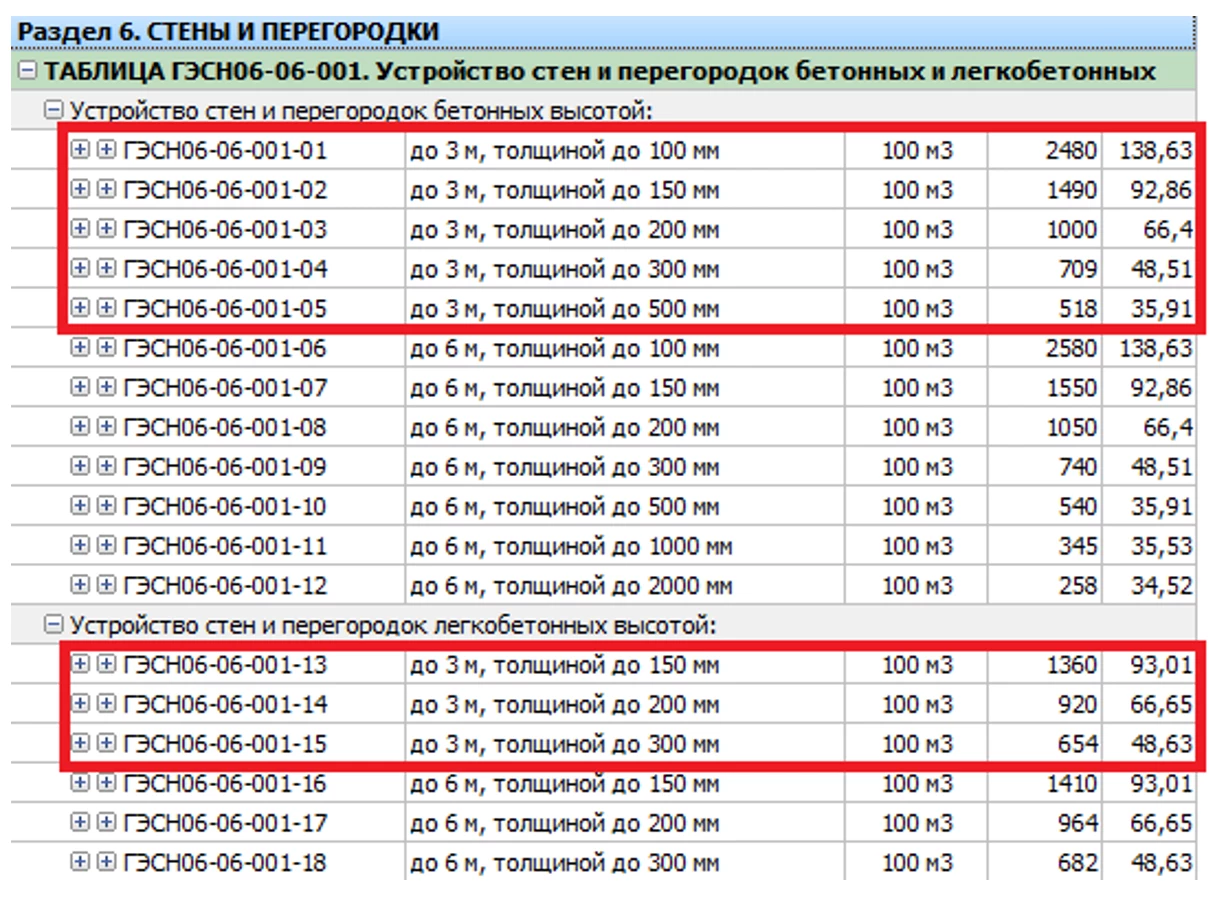

1.6.21. Затраты на возведение бетонных и легкобетонных стен (при опирании на них монолитных перекрытий) определяются по нормам с 06-06-001-01 по 06-06-001-05, с 06-06-001-13 по 06-06-001-15 независимо от высоты стен.

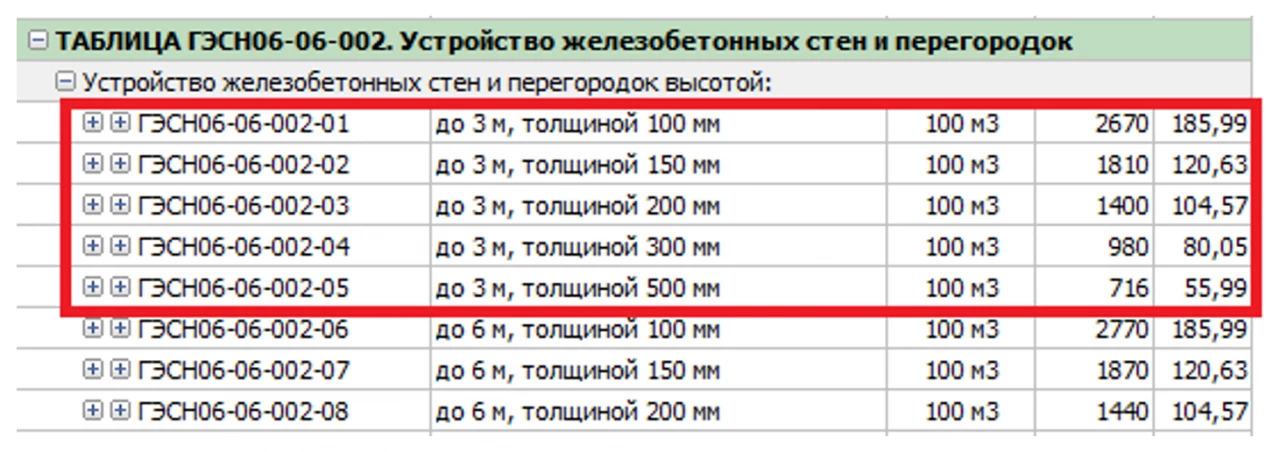

1.6.22. Затраты на возведение железобетонных стен (при опирании на них монолитных перекрытий) определяются по нормам с 06-06-002-01 по 06-06-002-05 независимо от высоты стен.

Рассмотрим пример: Возведение железобетонных стен толщиной 200мм (h=4м) из бетона класса В25.

Конструктивная схема здания - каркас с ядрами жесткости в виде лестничных клеток из монолитного железобетона. Пространственная жесткость и устойчивость здания обеспечивается совместной работой несущих монолитных железобетонных конструкций - колонн, стен, объединенных монолитными дисками перекрытий.

Т.к. на колонны опираются монолитные перекрытия то согласно п.1.6.22 затраты определяются по нормам с 06-06-002-01 по 06-06-002-05 независимо от высоты стен. Толщина стен 200 мм. Значит, применяем сметную норму ГЭСН06-06-002-03.

Раздел 22. КОНСТРУКЦИИ ЗДАНИЙ АТОМНЫХ ЭЛЕКТРОСТАНЦИЙ

Таблица ГЭСН 06-22-005 Устройство перекрытий зданий и сооружений атомных электростанций с ВВЭР 1200

1.6.47. В нормах табл. 06-22-005 предусмотрено возведение безбалочных перекрытий. При устройстве ребристых (балочных) перекрытий к затратам труда рабочих и времени эксплуатации машин и механизмов норм с 06-22-005-03 по 06-22-005-06 применяется коэффициент К = 1,3.

В ФСНБ-2020 в дополнении № 5 и № 6 появились новые сметные нормы.

Из разъяснений экспертов Главгосэкспертизы:

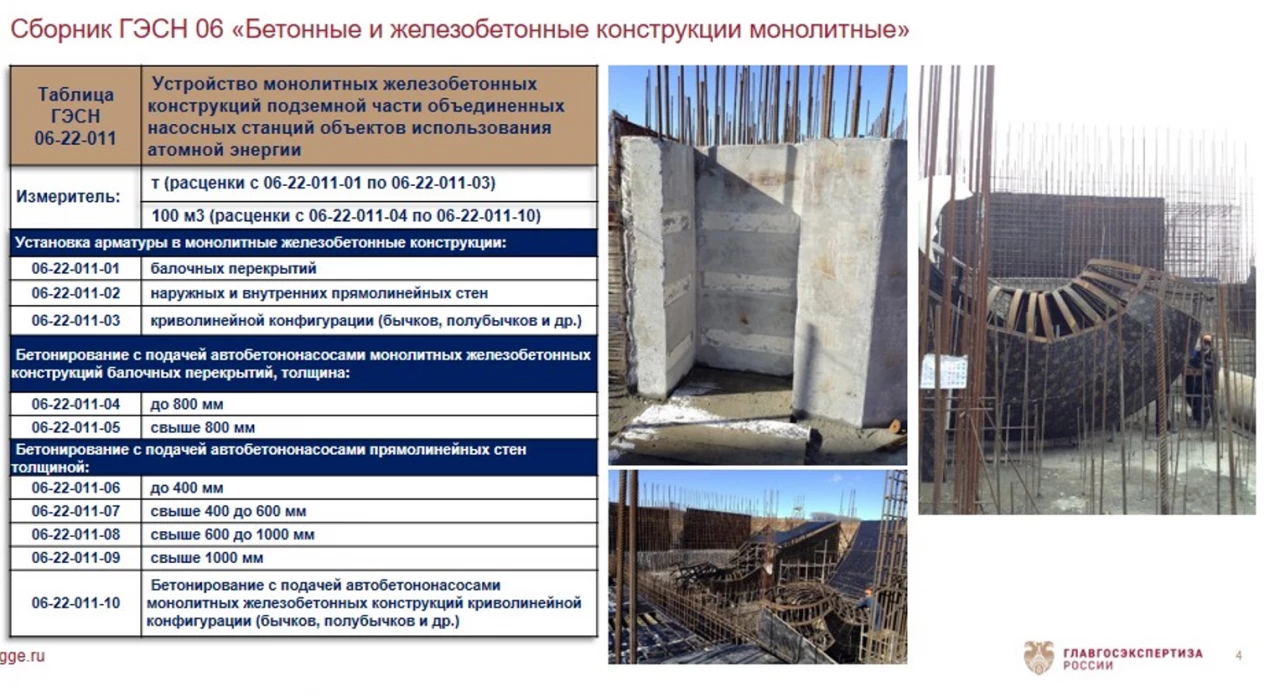

"Устройство монолитных железобетонных конструкций подземной части объединенных насосных станций объектов использования атомной энергии — достаточно специфические нормы, расценки на подобные работы интересны тем, что в них описана технология бетонирования сложных криволинейных конструкций, с использованием специальной опалубки и подачей бетона автобетононасосами на достаточно большой отметке ниже нуля."

1.6.58. Нормами табл. 06-22-011 не учтены затраты на установку закладных деталей и на устройство лесов.

Указанные затраты при необходимости принимаются по проектным данным.

Нормами с 06-22-011-04 по 06-22-011-10 не учтены затраты на устройство деформационных швов (гидрошпонок), которые учитываются дополнительно по нормам табл. 06-14-002.

Из разъяснений экспертов Главгосэкспертизы:

"Монтаж преднапрягаемой арматуры системы преднапряжения защитной оболочки здания реактора.

Более 70% строительных конструкций современной атомной электростанции (АЭС) выполняются из бетона и железобетона, при этом значительный объем приходится на возведение помещений радиоактивного контура главного корпуса станции. Важнейший конструктивный элемент, возводимый с применением железобетона, – герметичная оболочка, выполняющая функцию пассивной системы безопасности ядерного реактора.

Система преднапряжения защитной оболочки (СПЗО) обеспечивает герметичность при любых авариях с разуплотнением главного циркуляционного контура и защищает атомный энергоблок и реакторную установку от внешних воздействий - таких, например, как падение самолета или прямое попадание ракеты. Монтаж и натяжение СПЗО - критическая позиция на графике строительства современной станции до начала испытания системы герметичных ограждений.

Поэтому расценки на монтаж преднапрягаемой арматуры особенно значимы для атомной отрасли."

1.6.56. Нормами 06-22-010-01, 06-22-010-03, 06-22-010-04, 06-22-012-06, 06-22-012-07, 06-22-012-09, 06-22-012-11, 06-22-012-13 и 06-22-012-15 не учтены затраты на установку и разборку лесов и затраты по устройству и эксплуатации платформ для постнапряжения. Данные затраты учитываются дополнительно в сметной документации по данным проекта организации строительства. При этом при включении в сметную документацию затрат по устройству и эксплуатации платформ для постнапряжения из норм 06-22-010-01, 06-22-010-03, 06-22-010-04, 06-22-012-06, 06-22-012-07, 06-22-012-09, 06-22-012-11, 06-22-012-13, 06-22-012-15 исключаются лебедки, тельферы электрические и тали ручные рычажные.

1.6.59. Нормами табл. 06-22-012 не учтены затраты:

- на монтаж и демонтаж деревянного лотка (желоба) для укладки размотанных канатов (норма 06-22-012-01);

- на установку стеновых отгибателей (норма 06-22-012-05);

- по нанесению огнезащитного покрытия на защитные колпаки (нормы с 06-22-012-12 по 06-22-012-15).

При необходимости данные затраты определяются дополнительно по соответствующим ГЭСН

Раздел  23. Возведение  монолитных конструкций надземной части зданий с применением индустриальной опалубки

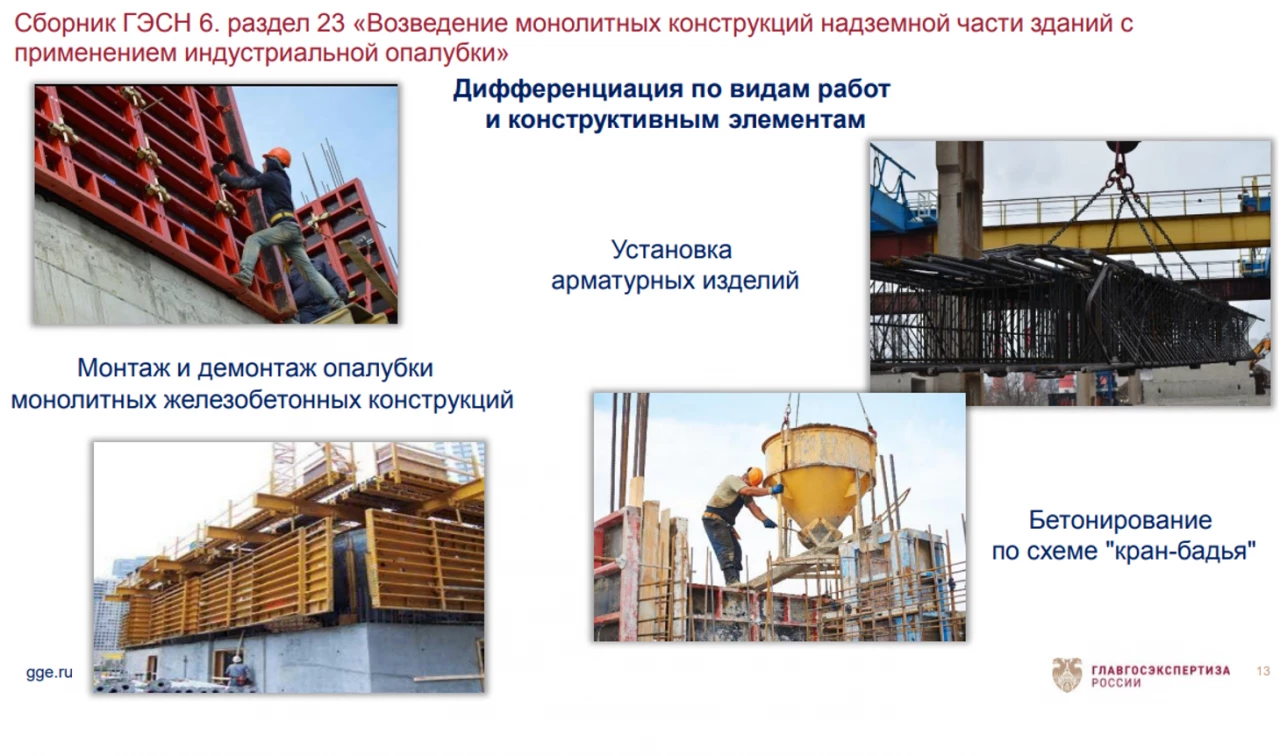

1.6.6. В ГЭСН сборника 6 учтено возведение конструкций на высоте (глубине) до 15 м от поверхности земли (за исключением конструкций специальных сооружений и ГЭСН раздела 23 «Возведение монолитных конструкций надземной части зданий с применением индустриальной опалубки»). При определении затрат на производство работ на отметках выше (ниже) 15 м от поверхности земли, затраты труда корректируются коэффициентами, приведенными в приложении 6.5.

1.6.45. Коэффициенты к сметным нормам, учитывающие условия применения ГЭСН сборника 6 (не распространяются на ГЭСН раздела 23 «Возведение монолитных конструкций надземной части зданий с применением индустриальной опалубки») приведены в приложении 6.5.

Нормы данного раздела уже дифференцированы по высоте.

Указанный в ГЭСН размер «до» включает в себя этот размер, «свыше» - исключает.

1.6.54. Нормами раздела 23 предусмотрено определение затрат на монтаж, демонтаж опалубки, армирование при устройстве монолитных железобетонных лестничных площадок по нормам для перекрытий.

Раздел 24. Возведение  монолитных конструкций подземной части зданий с применением индустриальной опалубки

Из разъяснений экспертов Главгосэкспертизы:

"Раздел 24 дополнен сметными нормами на монтаж, демонтаж опалубки, армирование и бетонирование автобетононасосом и по схеме «кран-бадья» конструкций подземной и цокольной частей зданий с применением индустриальной мелкощитовой опалубки.

Нормы на монтаж/демонтаж опалубки, установку арматурных изделий и бетонирование монолитных железобетонных конструкций подземной и цокольной частей зданий дифференцируются по типу фундаментов: фундаментные плиты, фундаменты ленточные и низкорасположенные ростверки, фундаментные плиты с подколонниками, фундаменты ленточные с подколонниками, фундаменты столбчатые с подколонниками; а так же по типу подземной и цокольной частей зданий: стены, колонны, перекрытия, лестничные марши."

Новые сметные нормы в ФСНБ-2022

Раздел 3. ПРОЧИЕ РАБОТЫ
